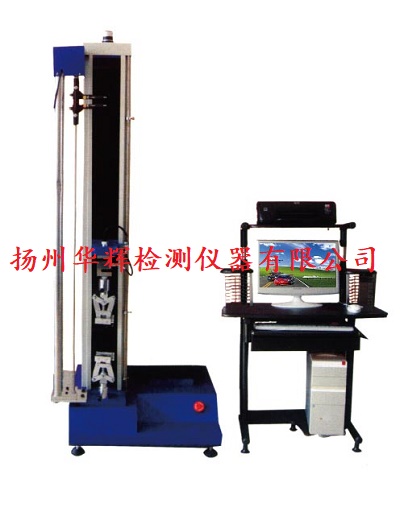

復位拉簧彈簧拉壓試驗機

復位拉簧彈簧拉壓試驗機依據國家彈簧拉壓試驗機標準規定的技術要求制成，專業設計的自動控制和數據采集系統，實現了數據采集和控制過程的全數字化調整。能對拉簧、壓簧、碟簧、塔簧、板簧、卡簧、片彈簧、復合彈簧、氣彈簧、模具彈簧、異形彈簧等精密彈簧的拉力、壓力、位移、剛度等強度試驗和分析。試驗機主機與輔具的設計借鑒了日本島津的先進技術，外形美觀，操作方便，性能穩定可靠。計算機系統通過控制器，經調速系統控制精密電機轉動，經減速系統減速后通過精密絲杠副帶動壓盤上升、下降，完成試樣的壓縮等力學性能試驗。

復位拉簧彈簧拉壓試驗機采用調速精度高、性能穩定的全數字調速系統及精密電機作為驅動系統，RMTEST控制軟件作為控制系統核心，以Windows為操作界面的控制與數據處理軟件，實現試驗力、試驗力峰值、橫梁位移、試驗不變形及試驗曲線的屏幕顯示，所有試驗操作均可以通過鼠標在計算機上自動完成。

試驗機執行標準：JB/T7796-2005彈簧拉壓試驗機標準、

JJF1134-2005專用工作測量機校準規范、

GB/T13634試驗機檢驗用測力儀的校準。

產品構成系統：

1復位拉簧彈簧拉壓試驗機主機：大型加工中心加工，采用單臂式結構，不同于同行業內用拉力試驗機改裝機型。

2傳動系統：由減速器、精密絲杠副及導向部分等組成。

3驅動系統：由伺服調速器及電機實現系統驅動。

4測量控制系統：試驗力測量控制系統由高精度負荷傳感器、測量放大器、A/D轉換、穩壓電源等組成；位移測量控制系統由光電編碼器、倍頻整形電路、計數電路等組成。通過各種信號處理，實現計算機顯示、控制及數據處理等功能。

5復位拉簧彈簧拉壓試驗機安全保護裝置：試樣斷裂停機、過載保護、橫梁極限位置保護、過電流、過電壓、超速保護等。

主要技術參數：

1、文具彈簧拉壓試驗機樣式：單立柱式

2、試驗力：500N、1000N、2000N、5000N；

3、量程:0.5-100%；

試驗力最小讀數值（N）：0.01/0.1

4、試驗力示值重復性相對誤差:≤0.5%

5、位移分辨率：0.01mm；

6、位移測量準確度：±0.5%；

7、有效試驗空間：500mm（可根據您的要求定制）

8、文具彈簧拉壓試驗機壓盤直徑：110mm

9、上下壓盤平行度誤差：≤0.05mm

10、上下壓盤中心線同軸度誤差：≤0.5mm

11、位移速度控制范圍：0.01mm/min～500mm/min分檔可調

12、位移速度控制精度：±0.5%；

13、試驗機級別：優于1級

14、不變形示值誤差：≤±（50+0.15L）

15、試驗機尺寸：約530*380*1500mm

16、外觀：應符合GB/T2611要求

17、文具彈簧拉壓試驗機成套性：符合標準要求

18、保護功能：試驗機有過載保護功能

19、供電電源：220V，50Hz

20、重量：約120KG
