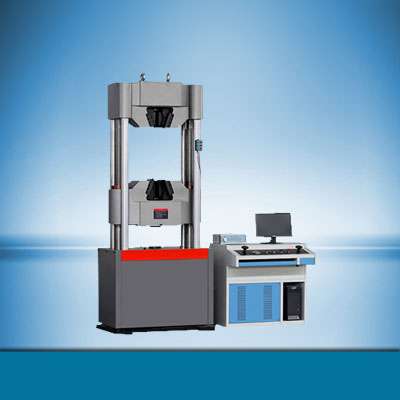

HYS-1000D隧道錨桿拉伸強度試驗機

一、功能、用途：

1.該試驗機采用微機控制全數字寬頻電液數字閥，驅動精密液壓缸，對試驗力、位移、不變形進行多種模式的自動控制，完成對試樣的拉伸、壓縮、抗彎試驗，符合國家標準GB/T228-2002《金屬材料室溫拉伸試驗方法》的要求及其他標準要求.

2.試驗機主機采用液壓缸下置式；調整試驗空間的動力及傳動裝置安裝在試驗機底部，傳動平穩；上下鉗口座為全開式結構，自動液壓加緊系統，裝夾試樣方便，穩定性好.

3.采用聯想品牌微機，完成試驗過程中試驗參數的設定，試驗過程的控制、數據采集、處理、分析、存儲及顯示（試驗數據包括:材料抗拉強度、彈性模量、延伸率、屈服強度、規定非比例延伸強度等），控制及測量精密、準確。

4.控制部分技術參數：采用高精度放大器及24位高精度AD轉換器，有效內碼：±120000；試驗力分辨率1/120000。

5.采用PID控制，實現載荷的恒速控制，速度范圍：0.2-5%FS/S具有載荷保持功能采用PID控制，實現位移的恒速控制，速度范圍：0.6-60mm/min具有位移保持功能采用PID控制，實現應變的恒速控制，速度范圍：0.00025/S-0.0025/S具有應變保持功能

二、主要技術參數：

最大負荷：1000kN

測量范圍：2%-100%FS（0.6-100%選擇）

示值相對誤差：優于示值的±1%

試驗力分辨率：1/120000

拉伸鉗口間最大距離：750mm

扁試樣最大夾持寬度：75mm

扁試樣夾持厚度：0-40mm

圓試樣夾持直徑：φ13-60mm

油泵電動機速度：1.5kW

電動機功率：0.5kW
