微機電子試驗機產品描述

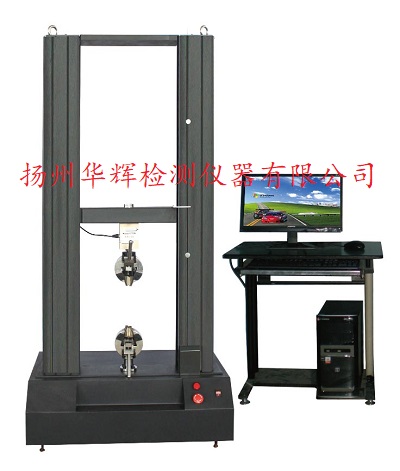

主機：該機采用單空間門式結構，拉伸，壓縮,彎曲均在下空間。主機部分由兩根導向立柱、兩根滾珠絲杠,上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。主機主要零部件在加工中心進行加工，保證了主機的精度。滾珠絲杠為E5級。

附具標準配置：楔型拉伸附具、壓縮附具、彎曲附具各一套。楔型拉伸附具采用手動旋轉夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。

電氣系統：

（1）采用日本公司交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。

（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。

（3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。

電子試驗機主要技術參數

1 試驗機級別 0.5級

2 試驗力(kN) 20

3 試驗力測量范圍 試驗力的0.4%~100%

4 試驗力示值相對誤差 ≤示值的±1％

5 試驗力分辨力 200000碼

6 引伸計標距 50

7 不變形測量值 10

8 不變形測量范圍 不變形的2%~100%

9 不變形示值相對誤差 ≤示值的±1％

10 位移示值相對誤差 ≤示值的±1％

11 位移分辨力 0.001

12 位移速率調節范圍(mm/min) 0.005~500，無級調速

13 位移速率示值相對誤差 ≤示值的±1％

14 主機外型尺寸 686×525×1880

15 試驗空間寬度 370

16 拉伸行程 800

17 壓縮行程 800

18 橫梁行程 1200

19 主機質量 250

20 主機電源 0.75kW,AC220V±10%

21 工作環境 室溫10℃～35℃,濕度20%～80%
