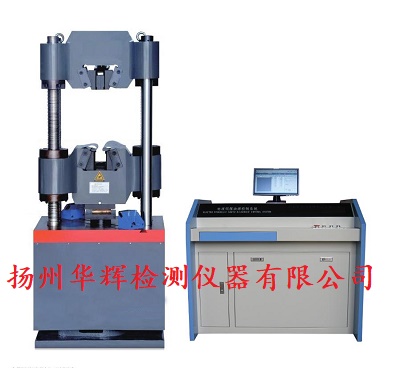

HYP系列微機屏顯式液壓萬能試驗機

微機屏顯式液壓萬能試驗機采用引進日本島津油缸下置式主機，主機由機座、油缸、活塞、輪幅式傳感器、升降電機、減速器、鏈輪、絲杠、試臺、立柱、上、下橫梁、液壓自動夾具等組成。在上橫梁和試臺間由兩根立杠聯接，用下橫梁升降調整試驗空間。

產品簡介：

液壓控制系統有油箱、高壓油泵、油路板組、工作油缸、工作活塞等組成。整機配置了進口油泵機組和獨立的低噪音液壓夾緊油源，高精度輪幅式負荷傳感器。能夠按照GB/T228《金屬材料室溫拉伸試驗方法》的要求進行數據處理和試驗結果的網絡操作。

最大試驗（kN） 100 300 600 1000 2000

力值測量范圍 2%～100%Fs

試驗力準確度 ±1%

不變形測量裝置 引伸計不變形測量范圍 引伸計滿量程的2%～100%

不變形測量準確度 ±0.5%

位移測量 光電編碼器，分辨力0.01mm

活塞行程(mm) 200 250

壓縮空間距離（mm） 450 500 900

試驗空間調整機構 普通電機，鏈輪鏈條傳動安全保護裝置 軟件保護和機械限位保護超載保護 2%～5%試驗軟件配置 RM自主研發專用軟件

扁試樣最大夾持寬度（mm） 70 70 80 125 140

上下壓盤尺寸（mm） Φ100 Φ120 Φ160 204×204 Φ220

彎曲支輥間距（mm） 24～400 30～400 30～500 40～500 300

彎曲支輥寬度（mm） 100 140 160

容許彎曲曲度（mm） 80 100 130 190

剪切試樣直徑(mm)（特殊定貨） Φ10

油泵電機功率(kW) 2.2 9.0

主機外形尺寸 740*580*1890 830*620*2060 880*700*2300 1300*1090*3815

控制柜外形（mm） 1020*620*810

主機質量(kg) 1500 2200 2500 3200 10000
